Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

provodka-uaz-31514

На фото УАЗ 31514- надежный вездеход для многих целей

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

sxema-provodki-uaz-31514

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом.

В результате:

  1. Двигатель начинает устойчиво работать на всех режимах;
  2. Улучшается пуск «на холодную»;
  3. Нормализуется расход топлива;
  4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

  • В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
  • В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.
foto-ustanovlennogo-kommutatora

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

  1. Датчик Холла;
  2. Высоковольтные провода (лучше силиконовые);
  3. Коммутатор от ВАЗ 08.

Совет: Если же вашему УАЗу уже очень много лет, то мы рекомендуем к уже обозначенному перечню купить еще новый трамблер, катушку, а также вам потребуется проводка УАЗ 31514 с разъемами под коммутатор.

komplekt-dlya-ustanovki-svoimi-rukami

На фото – минимальный комплект для старых авто

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

sxema-elektroprovodki-uaz-31514

Для нового зажигания – новая схема

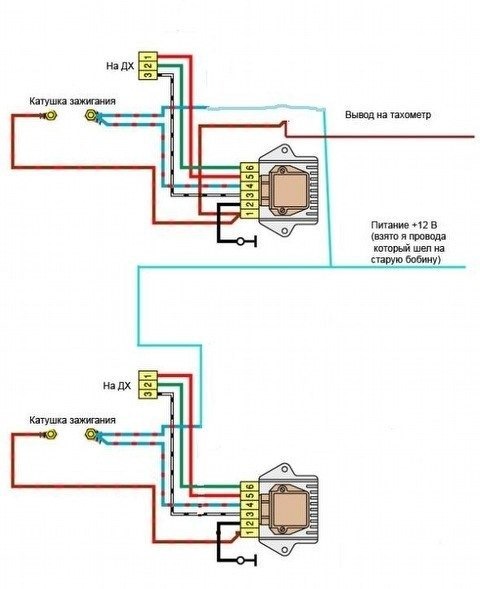

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

  1. Двух коммутаторов;
  2. Двух датчиков Холла;
  3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

  • Первого и третьего;
  • Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Совет: если вы эксплуатируете свой УАЗ 31514 в повседневной жизни, не связанной с экстримом, то достаточно ограничится переделкой с одним комплектом – так проще ее обслуживать. Ведь на отечественных вездеходах используется проверенная схема электропроводки УАЗ.

Переделка

Собственно, сама работа сводится к переделке трамблера, у которого уже не будет высоковольтной части – формировать высоковольтные импульсы за него будет электронный коммутатор. На представленных ниже фото показано расположение двух датчиков сразу.

elektroprovodka-uaz-31514

Датчики прикреплены к основанию, а контактная пластина имеет загнутые края

Обратите внимание на форму контактной пластины:

  • Она имеет загнутые концы – датчики расположены вертикально;
  • Ровная – датчики крепятся горизонтально.
instrukciya-po-peredelka-tramblera

Вариант с ровной пластиной

Вариант с ровной пластиной

И тот и другой вариант – рабочие, все зависит от конструкции трамблера. В дальнейшем вам предстоит лишь отрегулировать зажигание. Инструкция проста — вы должны помнить, что начало искрообразования начинается, когда край пластины оказывается по центру датчика Холла.

Порядок следующий:

  1. Проворачивайте коленвал до тех пор, пока в первом цилиндре поршень не достигнет ВМТ;
  2. Поворачивайте корпус трамблера до тех пор, пока контактная пластина не окажется в прорези датчика;
  3. Тщательно затяните все крепежные винты, чтобы устранить люфты.
  4. Запустите двигатель.

В заключение

Если все сделано правильно – система зажигания будет работать стабильно и без проблем. И ваш автомобиль улучшит свои рабочие параметры. Цена вопроса – копеешная, поскольку всю работу вы выполните самостоятельно. Удачи на дорогах общего пользования и на бездорожье!
