1Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Циркулярка из болгарки своими руками: конструкция

При всем многообразии конструкций, любая цирулярка из болгарки, сделанная своими руками или купленная в магазине, состоит из основных частей:

  • двигатель;
  • рабочий стол;
  • станина;
  • диск;
  • редуктор.

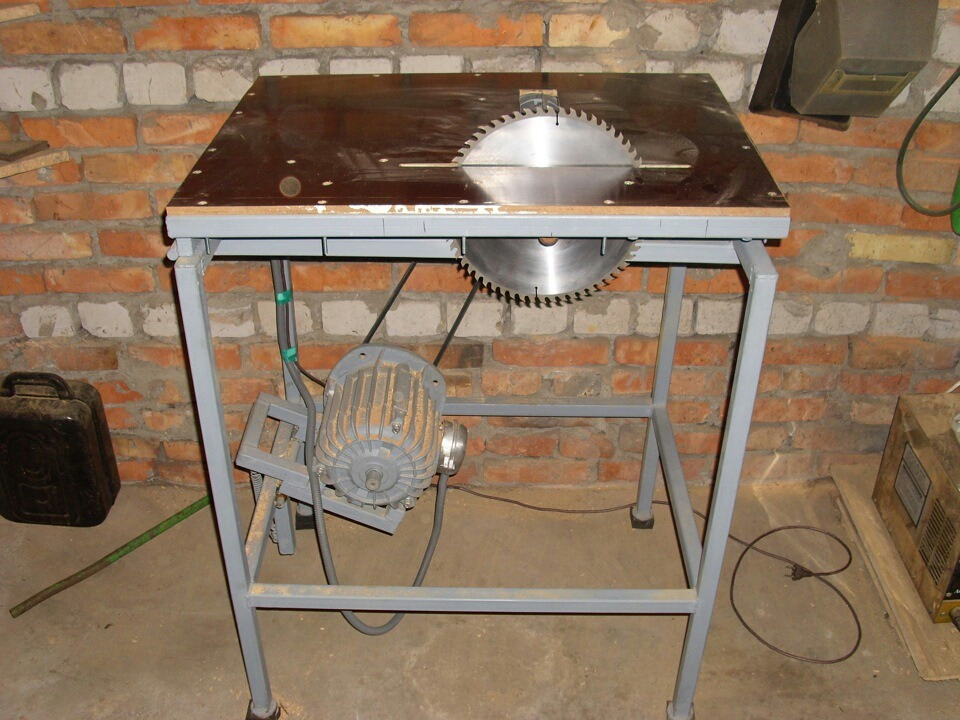

В качестве двигателя для самодельного станка можно использовать несколько доступных вариантов. Обычно в подобных рекомендациях предлагается использовать асинхронные двигатели, купленные специально для станка, двигатель от стиральной машины, дрель или болгарку. У каждого из вариантов есть свои достоинства и недостатки.

Если покупать двигатель специально, то есть возможность выбора его параметров под свой станок. На этом достоинства такого выбора заканчиваются и начинаются недостатки. Основной недостаток - высокая стоимость такого решения. Действительно, двигатель стоит дороже ручного электроинструмента. Стоимость такой покупки близка к стоимости готового станка.

Второй вариант - двигатель от стиральной машины. Так делают те, у кого есть ненужная техника с исправным двигателем. Для самодельного станка годится не любая стиральная машина. Во многих современных автоматических машинках стоит двигатель, требующий для управления специальный контроллер.

Конечно, можно собрать собственный контроллер, но это значительно усложнит работу. Двигатели от старых стиральных машин подключаются просто, к тому же, часто на их валу уже установлен шкив. Это значительно упрощает работу по созданию станка. Недостаток таких двигателей - малая мощность. Станок, который удастся изготовить, получится скорее моделью станка, чем действительно рабочим инструментом. Впрочем, для некоторых задач годится и такое решение.

Дрель, в качестве привода самодельного циркулярного станка, имеет некоторые преимущества, по сравнению с уже перечисленными вариантами. Основное преимущество - возможность отказаться от редуктора.

С помощью дрели можно сделать мини-циркуляркуС помощью дрели можно сделать мини-циркулярку

Как правило дрели имеют низкие обороты и высокую мощность. Пильный диск можно приводить в движение напрямую, зажав в патрон дрели его ось. Недостатком такой схемы будет необходимость делать перерывы в работе. Как правило, дрели не рассчитаны на непрерывную работу и требуют остановки на 15 минут через каждые 5 -10 минут работы. Частично эта проблема может быть решена путем установки дополнительной вентиляции двигателя, но конструкция станка от этого значительно усложниться.

Использование углошлифовальной машины, или другими словами болгарки - свободно от многих известных недостатков. Прежде всего, двигатель болгарки обладает высокой мощностью. Этот инструмент есть у многих, а если нет, то его покупка будет полезной. Использование болгарки в качестве двигателя станка не лишает возможности иногда использовать её по прямому назначению. Интеграция болгарки в станок простая.

Часто в комплекте к углошлифовальной машине есть специальные струбцины, с помощью которых можно быстро закрепить её на станине. На вал инструмента легко устанавливается шкив, приводящий в движение диск станка. Благодаря высоким оборотам двигателя, он хорошо вентилируется встроенной системой охлаждения и способен долго работать без перерывов.

Сделать циркулярную пилу из болгарки не сложно. Для этого не понадобятся специальные знания и особые навыки. Достаточно проявить немного творчества и аккуратно выполнить всю работу. Прежде чем начать делать станок, нужно взвесить все аргументы, и определиться, зачем именно он нужен. Следует понимать, что несмотря на возможность длительной непрерывной работы, из-за возникающих иногда высоких нагрузок болгарка может выйти из строя.

Если в планах открытие собственного производства мебели или изготовление деревянных изделий в промышленных объемах - лучшим решением будет покупка готового станка. Самодельный станок годится только для домашнего использования, как инструмент решения небольших повседневных задач дома, на даче или в гараже.

Что понадобится?

Простейшая циркулярная пила из болгарки, сделанная своими руками, представляет собой металлический столик с деревянной поверхностью и направляющими, на котором закреплены двигатель, диск и система привода диска. Станину или каркас этого столика нужно изготовить из металлического уголка.

Она должна быть достаточно прочной. Не обязательно делать её тяжелой. Устойчивость при работе можно обеспечить с помощью специальных фиксирующих элементов, закрепляющих станок на полу или на другой устойчивой поверхности. Агрегат можно сделать и без предварительных чертежей. Главное - придерживаться написанных ниже рекомендаций и иметь минимальный навык строителя.

Рабочая поверхность станка делается из МДФ или фанеры. Лучше всего подходит фанера толщиной 9 или 12 мм. Есть два варианта устройства привода диска.

Первый и самый простой - поставить диск на штатное место болгарки. То есть, просто подобрать такой диск, который подходит для использования на больших оборотах. Не следует забывать, что обычные диски по дереву рассчитаны на более низкую скорость. Кроме того, имеет значение диаметр диска.

При распиливании дерева возникают более высокие нагрузки, чем при работе абразивным диском.

Чтобы не перегружать двигатель, следует выбирать диск меньшего диаметра, чем тот, который обычно устанавливается на болгарку.

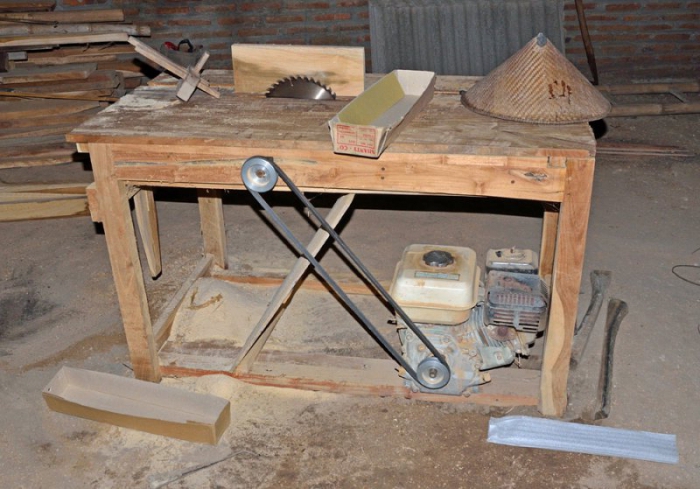

2Второй вариант - чуть более сложный. Если использовать ременную передачу, то можно понизить скорость вращения диска и увеличить крутящий момент. В таком случае становится возможным создание полноценного станка. Если использовать несколько шкивов, то получится станок с изменяемым коэффициентном передачи. Такой станок может работать с разными дисками и легко справится с любыми материалами от дерева до листового металла.

В самодельном станке болгарка крепится не к рабочей поверхности, а к станине. Зафиксировать электроинструмент необходимо достаточно прочно. Не следует делать это при помощи пластиковых стяжек или хомутов и саморезов. Впрочем, в самом простом варианте можно использовать всё, даже простой скотч. Главное такой станок потом никогда не включать, потому что возникающие вибрации быстро разрушат крепление, а высокая скорость вращения в сочетании с высокой мощностью способны нанести тяжелый вред здоровью.

Для надежного крепления необходимо использовать струбцины, идущие в комплекте некоторых углошлифовальных машин или притягивать болгарку к станине самодельными хомутами с использованием винтов и гаек. Все резьбовые соединения нужно скреплять фиксатором.

В любом магазине автозапчастей можно приобрести резьбовой фиксатор. Для крепления болгарки необходимо использовать временный фиксатор, а для крепления других деталей станка - постоянный фиксатор.

Важной деталью рабочей поверхности стола является упорная планка. Она устанавливается параллельно плоскости диска.

Проще всего сделать упорную планку из железного или алюминиевого уголка. Упорная планка должна быть подвижна. С этой целью уголок крепят не к рабочей поверхности, а к другой фанерной пластине. В свою очередь пластина располагается на рабочем столе. Для её фиксации можно использовать струбцины, купленные в магазине инструментов и строительных материалов.
Конструкцию станины легко придумать самостоятельно.

Главное требование к ней - простота расположения в ней всех элементов станка. После того, как к станине прикреплена рабочая поверхность и закреплена болгарка, нужно разметить прорезь для диска. Сделать это можно с внутренней стороны станка. После того как сделаны отметки, поверхность снимается и прорезь размечается с использованием линейки и уголка. Прорезать поверхность по размеченным линиям можно с помощью той-же болгарки.

Важно! нельзя ставить на болгарку диск для распиливания дерева. Дело в том, что он почти наверняка вырвет электроинструмент из рук. Удержать болгарку с таким диском в руках почти невозможно.

Пропилить фанеру можно и при помощи обычного абразивного диска. Если не прикладывать усилий, то для болгарки это будет совершенно безвредно. Единственный недостаток - большое количество дыма. Не следует делать эти пропилы находясь дома.

3Пластиковые стяжки пригодятся для крепления провода от болгарки к станине. В качестве выключателя, можно использовать удлинитель с встроенной в него кнопкой включения питания. Удлинитель тоже крепится к станине так, чтобы кнопка была в доступном и удобном месте.

Не следует пренебрегать своей безопасностью. Есть одна деталь станка, наличие которой просто необходимо, но почти все обходятся без неё. Это защитный козырек над диском. Сделать его можно из фанеры, в виде узкого короба и закрепить его при помощи мебельных петель так, чтобы он откидывался. Если не сделать такую простую защиту, риск расстаться с несколькими пальцами существенно возрастает.

Дополнительные меры безопасности

Наличие мощного двигателя и рабочих деталей, движущихся с большой скоростью, представляет серьезную опасность как для того, кто работает на станке, так и для тех, кто находится поблизости. Дело не только в том, что легко порезаться об острые зубья диска. При неаккуратной работе, заготовка может вырваться из рук и превратиться в летящий снаряд. Сам пильный диск тоже может разрушиться. Осколки диска разлетаются с большой скоростью и представляют смертельную опасность. Для того, чтобы минимизировать риски, при создании станка необходимо следовать нескольким обязательным правилам:

  1. Нельзя располагать выключатель на рабочей поверхности стола. Его необходимо разместить на боковой поверхности.
  2. Обязательно необходимо сделать защитный кожух.
  3. Нельзя включать станок, не прикрепив его надежно к полу.

Редуктор или система привода диска

Как уже отмечалось, обороты болгарки значительно превышают допустимые обороты диска циркулярной пилы.

Если подключить диск напрямую на вал болгарки, то он конечно не рассыпется от центробежных нагрузок, но будет намного быстрее затупляться и работать не в штатном режиме.

Всё это вместе приведет к быстрому выходу из строя диска и двигателя болгарки. Для надежной работы нужна система из шкивов и ремня. Один шкив устанавливается на вал болгарки, другой вал пильного диска. Болгарка выдает 9 -11 тысяч оборотов в минуту. Диск должен вращаться со скоростью 6500 -7200 оборотов в минуту.

Для эффективной и безопасной работы на циркулярке следует внимательно выбирать диски. Они должны соответствовать определенным нормам.Для эффективной и безопасной работы на циркулярке следует внимательно выбирать диски. Они должны соответствовать определенным нормам.

Соотношение диаметров диска должно равняться соотношению этих скоростей. Разделив одно на другое, получаем коэффициент 0,7. Следовательно, нужны два диска, диаметр одного должен составлять 0,7 диаметра другого. Меньший из этих дисков нужно поставить на вал болгарки, а больший на вал диска. Диски и ремень можно выбрать в магазине автозапчастей. При использовании ременной передачи нужно сделать систему натяжения. Проще всего это сделать следующим образом: жестко закрепить болгарку к станине, а рабочую поверхность вместе с валом диска крепить после установки ремня, натягивая по месту.

Заключительные рекомендации

Общая компоновка станка должна отвечать следующим требованиям:

  • Подача обрабатываемых заготовок производится справа на лева, а для левши наоборот;
  • Кнопка включения располагается на передней стороне станка;
  • Работать на станке и располагать его надо так ,чтобы ни кто не находился в плоскости вращающегося диска.

Полезное видео

Кроме полноценного циркулярного станка из болгарки можно сделать мини-устройство. Подробнее в видео
